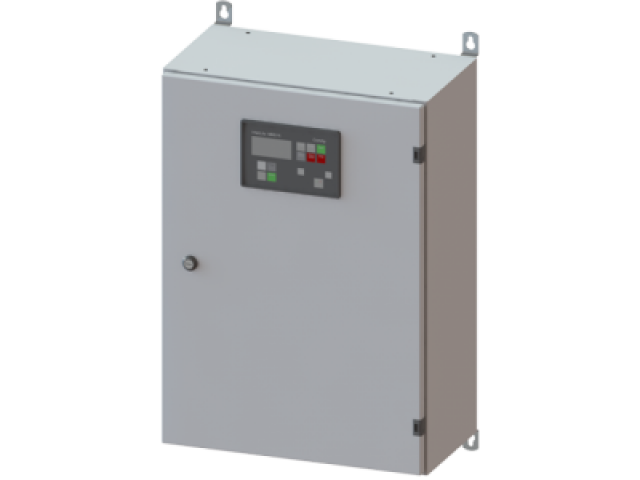

SZR 100
Kod SZRSZR FATS.1P0100AB8
Aparaty wykonawczePrzełączniki
Producent aparatówABB
Moc znamionowa [kVA]69
Prąd znamionowy dla AC-1 [A]100
Napięcie znamionowe łączeniowe [V]400
Częstotliwość [Hz]50
Ochrona [IP]43
Wymiary D x S x W [mm]500 x 250 x 700
Typ przełącznikaOTM100F3CMA230V
Rodzaj blokadyMechaniczna wbudowana w przełącznik oraz elektryczna
Prąd znamionowy dla AC-23 [A]65
Napięcie obwodów pomocniczych [V]12 lub 24
Napięcie izolacji [V]750
Prąd zwarciowy krótkotrwały (1s) [kA]2,5
Przewód przyłączeniowy [mm2]1.10.1970
Masa zestawu [kg]35
Zakres temperatury pracy [ºC]-25 do +40
Warunki pracydo 2000m n.p.m
